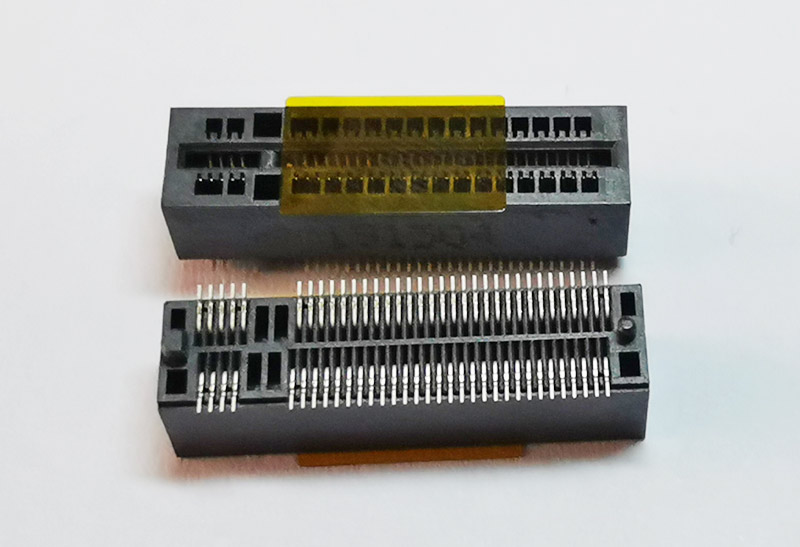

在電子制造中，整個設備可能需要適合可用的空間，因?yàn)椋绻娐钒逶O(shè)計階段的PCB 傾向于占用太多空間，則該器件可能被分成兩個或更多個板。工業連接器可以在板之間連接電源和信號以完成所有連接。
此外，工業連接器的使用還簡化了電子設備的生產和測試。在電子制造業中，簡化測試反映了巨大的成本節省。高密度PCB每單位面積具有更多的跡線和元件。根據對制造工廠復雜性的投資，設備或產品最好設計成具有幾個相互連接的中密度板而不是單個高密度板。
工業連接器通孔技術允許第三維連接PCB上的跡線和元件。第一PCB可以沿著PCB在水平和垂直方向上使用導電銅跡線。通過添加更多層的電路板，在雙面PCB的兩側之間幾乎會有幾個單層PCB。具有五層的典型多層PCB可以小于0.08英寸（2mm）厚。通孔具有導電內表面，其可以在多層PCB的任何兩層之間承載電流。
