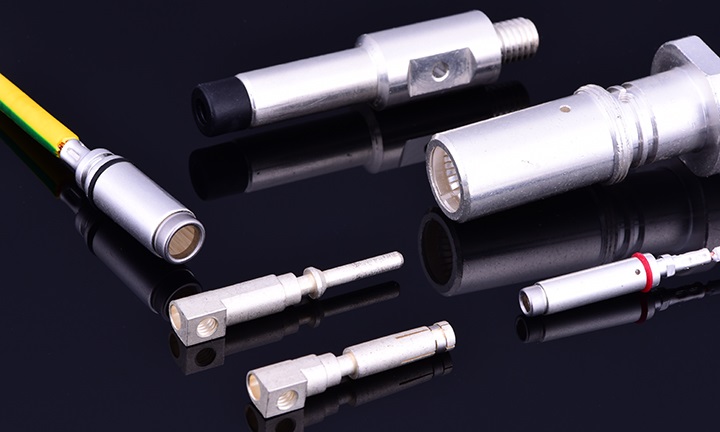

連接器種類非常多,常見的種類有線對板連接器、板對板連接器、排針排母、FPC連接器、簡易牛角座等。連接器用于把兩個電路板或電子設備連接起來,實現電源或信號的傳輸。通過連接器可以使電路模塊化,簡化電子產品的裝配過程,使產品便于維護、升級。連接器的選型有著舉足輕重的作用。 那么在選擇連接器的時候我們應該從哪些方面去考慮連接器的好壞呢?
1、間距
間距是連接器選型的基本依據。選擇多少pin數的連接器取決于需要連接的信號數量。如今電子設備向小型化、精密化發展,連接器的間距從0.5mm到2.54mm。間距越小,對生產工藝要求就越高。間距應視公司生產工藝水平而定,盲目追求小間距。
2、電氣性能
連接器的電氣性能主要包括:極限電流、接觸電阻、絕緣電阻等。連接大功率電源時,需留意連接器的極限電流;傳輸高頻信號如LVDS、PCIe等信號時,需留意接觸電阻。連接器應具有低且恒定的接觸電阻,一般是幾十mΩ至數百mΩ。
3、環境性能
連接器環境性能主要包括:耐溫、耐濕、耐鹽霧、振動等。根據具體的應用環境選擇。如應用環境較為潮濕時,對于連接器的耐濕、耐鹽霧要求就高,避免連接器的金屬觸點被銹蝕。在工控領域,對連接器抗振動沖擊性能要求就高,以免連接器在振動過程中脫落。
4、機械性能
連接器機械性能包括拔插力、機械防呆等。機械防呆對連接器非常重要,一旦插反,很可能對電路造成不可逆的損傷!
拔插力分為插入力和分離力。相關標準中有規定大插入力和小分離力,從使用角度看,插入力要小,分離力要大。分離力過小會降低接觸的可靠性,然而對于經常需要插拔的連接器,分離力過大會增加拔出難度,降低機械壽命。
