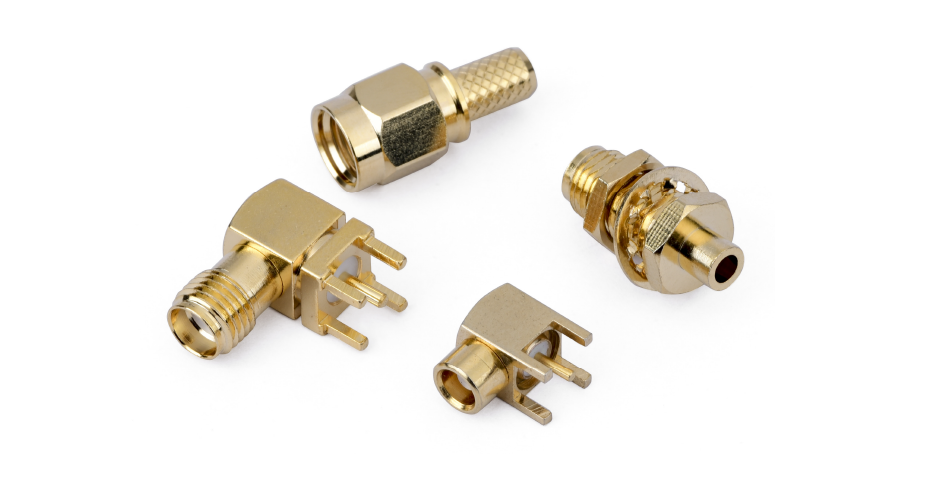

許多標準連接器格式,例如D型連接器和許多其他多路連接器由一系列引腳組成,這些引腳具有彼此平行的連接。同軸電纜連接器通常非常不同并且具有一些相當不同的特性。
1、屏蔽
由于射頻信號可以輻射,相反,通常需要防止外來物被拾取。因此,RF連接器繼續作為其性質的一部分來屏蔽同軸電纜。
2、圓形
RF同軸連接器需要保持與它們一起使用的電纜的同軸特性,因此它們是圓形的。因此,它們包括用于同軸電纜內部的中心銷,然后是用于電纜上的外部導體的內部的外部連接。
3、特性阻抗
饋線或同軸電纜的特性阻抗非常重要。任何不匹配都會導致功率反射回源。RF同軸電纜連接器的特性阻抗與電纜的特性阻抗相匹配也很重要。如果不是,則會引入不連續性并導致?lián)p失,但實際上,這可能不會影響使用頻率高達250 MHz左右的大多數安裝。大多數RF連接器為50Ω,但對于某些國內應用,其他阻抗如75Ω可用,以及數據傳輸?shù)葢?yīng)用的其他阻抗。
4、通常用于同軸電纜的公頭,母頭固定
與其他形式的連接器不同,其中提供信號或電源的連接器是母連接器,因?yàn)樗艿礁啾Wo(hù)而不太可能被短路,同樣不一定適用于RF連接器。這里的引線上的連接器往往是凸形的,而安裝在設備上的連接器往往是凹形的,盡管在少數情況下可以采用標準連接器慣例。
5、電纜類型
由于不同類型的同軸電纜具有不同的尺寸,因此可以使用不同類型的同軸連接器來適合給定的電纜類型。重要的是要確保正確的RF連接器變體與相關的同軸電纜一起使用,否則連接器將難以安裝,如果確實可以做出合理的工作,即使它可以連接同軸電纜和RF連接器可能不令人滿意。
有各種各樣的連接器用于RF應用。阻抗,頻率范圍,功率處理,物理尺寸和許多其他參數(包括成本)將決定給定應用的佳類型。
