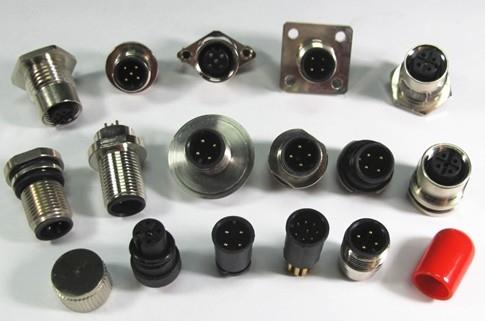

對防水連接器來說,合適的連接方式可以提高產品的可靠性。在設計和選用的時候,需要根據產品使用環境正確選擇。防水連接器的連接方式有哪些?
防水連接器的連接方式
一、螺紋連接
采用螺紋自鎖特性實現插頭和插座的連接,為保證連接后在振動沖擊條件下的防松,一般采用打保險絲、緊定螺釘或棘齒棘輪結構。
該結構主要優點是連接可靠,使用方便。主要應用在產品外形尺寸較大的環境下。
二、卡口連接
該類型結構是在插座外周上有間隔120度的三個銷釘,配合的插頭連接帽配有合適的三曲線旋槽。
該結構主要優點是連接快速可靠,使用方便。主要應用在連接快速及產品外形尺寸較小的環境下。
三、推拉式連接
該類型結構是在插頭設計有一組鎖緊彈片,插頭插入插座時,插頭上的鎖緊彈片嵌入插座的凹槽中,把插頭鎖緊在插座內。拉動插頭尾部或電纜時,插頭和插座不能分離。拉動插頭連帽外殼時,插頭和插座分離。
該結構主要優點是快速插拔、體積小,密度高。主要應用在狹小空間及使用旋轉方式插合分離困難的場合。
