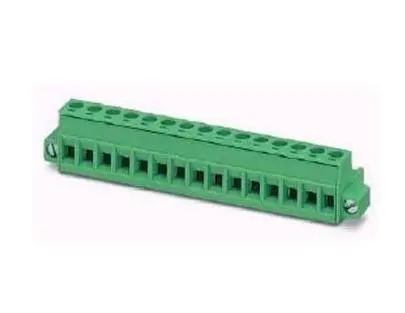

變頻器上的端子，我們叫它：變頻器的端子，它屬于一種連接器，也就是端子。接線端子用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。 隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸上漲。UK接線端子具有通用安裝腳因而可安裝在U 型導軌NS 35及G型導軌NS 32 上。 1.2.封閉型的螺釘引導孔能夠確保理想的螺絲刀操作。端子隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。用得最廣泛的除了PCB板端子外，還有五金端子，螺帽端子，彈簧端子等等。

逆變器與電源分：強和弱電源端子。

（1） 強電端子是指高壓大功率端子，通常包括RST電源端子、UVW電機端子、P+和n-dc母線端子、Pb制動電阻端子、e散熱器鋁接地端子等，變頻器的能量通過這些端子傳遞，經過處理后再傳送給電機。

（2）弱電接線端子包括24v、 com、10v、 gnd 等弱電源接線端子，fwd 正向、 rev 反向、 x1 ~ x7多功能定義接線端子、 ra、 rb、 rc 內部繼電器輸出接線端子、 ao 模擬輸出接線端子、 vi、 ai 模擬輸出接線端子、 rs485通信接線端子等，這種類型也稱為控制接線端子。

變頻器怎么轉，轉多快，現在怎么樣，怎么和外圍設備協同工作，都是通過這些接線端子的級別來實現的。通常FWD、REV、X1~X7通過外部接觸器觸點信號的開、關向變頻器發送命令。通常采用常開觸點進行控制，有些變頻器可以自行定義邏輯信號的正負邏輯。
