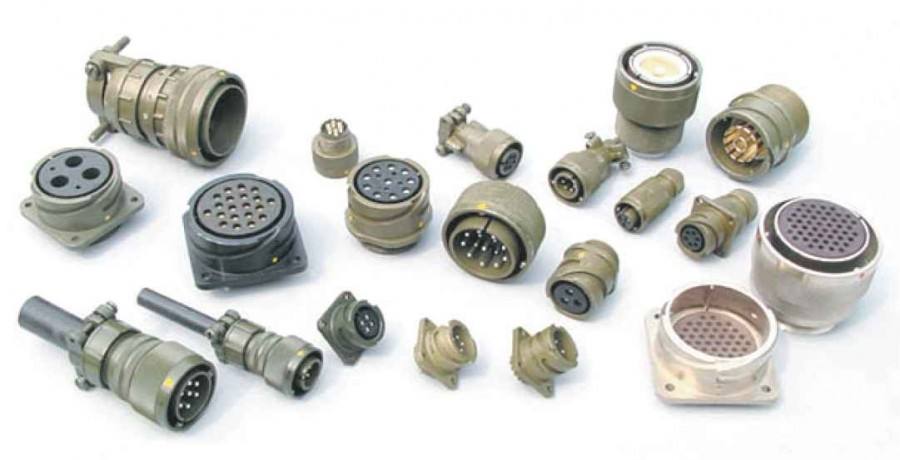

連接器的基本結構件有①接觸件,②絕緣體,③外殼(視品種而定),④附件。
1,接觸件(contacts)。
是連接器完成電連接功能的核心零件,一般由陽性接觸件和陰性接觸件組成接觸對,通過陰,陽接觸件的插合完成電連接。
陽性接觸件為剛性零件,其形狀為圓柱形(圓插針),方柱形連接器(方插針)或扁平形(插片),陽性接觸件一般由黃銅,磷青銅制成,]。
2.絕緣體。
絕緣體也常稱為基座或安裝板,它的作用是使接觸件按所需要的位置和間距排列,并保證接觸件之間和接觸件與外殼之間的絕緣性能,良好的絕緣電阻,耐電壓性能以及易加工性是選擇絕元器件緣材料加工成絕緣體的基本要求。
3.殼體。
也稱外殼,是連接器的外罩,它為內裝的絕緣安裝板和插針提供機械保護,并提供插頭和插座插合時的對準,進而將連接器固定到設備上。
4.附件。
附件分結構附件和安裝附件,結構附件如卡圈,定位鍵,定位銷,導向銷,聯接環,電接插件纜夾,密封圈,密封墊等,安裝附件如螺釘,螺母,螺桿,彈簧圈等,附件大都有標準件和通用件。
1,連接器絕緣體常用材質。
通常有:PBT,NYLON,ABS,PC,LCP等材料如附表一所示,但原則上采用耐燃性較佳之材質。
a.PBT料:。
一般常用PBT料加20-30%玻璃電子連接器纖維,具有抗裂防沖擊,防電能力,其耐磨性好,磨擦系數較低,自身潤滑效果好,耐油耐化學藥品性好,在高溫高濕下伋有很好的介電強度,其縮水率0.6%-3.0%之間,其耐溫為230℃左右,成型性好,具耐燃性,其為連接器產品常用膠料。
?。?NYLON66,NYLON6T,PC,LCP料:。
其縮水率1.0%-0.3%,耐溫比PBT高,常用NYLON66耐溫260℃--280℃,NYLON6T耐溫280℃--300℃,LCP耐溫290℃--320℃,但其吸水性較大,一般用于耐高溫與PITCH較少的產品(如SMD,HOUSING,PLCC等產品)。
C.板對板ABS料:。
具有良好抗沖擊韌性,耐油性,耐磨性,容易成型,硬質性好,剛性好,耐溫100℃左右,一般用于連接器中輔助產品上。
2,注塑成形常見之缺陷及其原因。
常見成型缺陷有以下幾種:塑件有黑斑或黑液,表面不光潔,溢料,塑料成形不完整,氣泡或燒焦,癟形,拼縫線或塑件緊縮在排針模具內等等缺陷,其主要原因分三部分:注塑機之因素,模具之因素,膠料之因素。
3,連接器接觸件組成及性能。
接合體材質:插頭用金屬接合體材質,一般原則上以黃銅為主,但特別要求插拔次數極高,且長壽命期限時磷青銅,鈹銅等弈可采用,以下對目前行業上銅材種類及性作介紹。
1.黃銅-排母--銅及鋅之合金,共顏色因鋅之含量而異。
a.黃銅-----含鋅25~35%者,最適常溫加工。
b.黃銅-----含錫35%~45%者,最適常溫加工,市面上販賣之銅板,銅棒均屬之。
2.青銅----銅及錫之合金,其顏色因錫之含量而異。
一般廣義之稱呼除黃銅以外之銅合金稱為青銅。
