近很多客戶都在搜索電子線束,利路通連接器廠家對此類知識做了一些總結。線束(circuit group)為一定負載源組提供服務設備的總體,比如說交換裝置、控制系統、中繼線路等。話務理論的基本研究內容是研究話務量、呼損和線束容量三者之間的關系,因此、線束是話務理論中一個重要的基本概念。本文主要講解線束的定義、線束的組成、線束的材料、線束材料的選擇:
一、線束的定義
二、線束的組成
1、信號線束:則需要注塑成型。

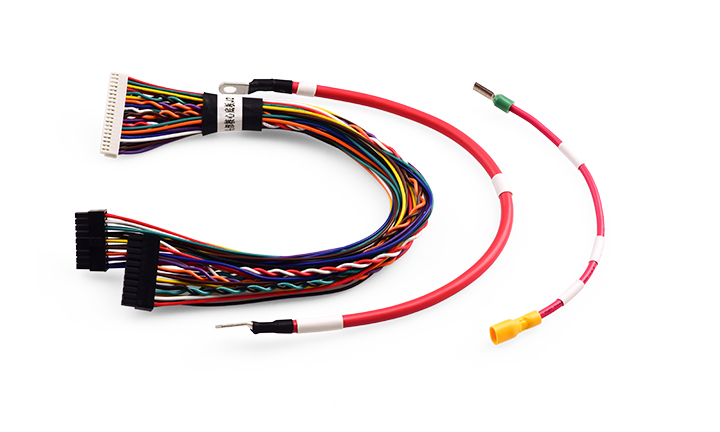

2、普通線束的組成部分是:端子,塑件,電線。
3、復雜的線束的組成則還要追加:扎帶,套管,標貼,膠帶,護套等。
三、線束的材料
以汽車線束對材料的要求為例:包括其電氣性能、材料散發性、耐溫性等等,都比一般的線束要求要高,因為汽車線束涉及到人身安全,所以在材料安全方面的要求更為嚴格。以下6點是在汽車線束方面對線束材料的要求;
1.弱信號傳感器要用屏蔽導線。
2.自動變速器上的導線使用的是耐液壓油、耐高溫、溫度穩定性好的導線。
3.行李廂蓋上的線束的導線要在低溫下保持其彈性,所以要選用冷彈性導線保證其正常工作。
4.ABS線束總成使用的耐150-200℃高溫、外保護絕緣層硬、耐磨、但線芯要大于133根的絞合導線。
5.動力線如起動機交流發電機輸出線蓄電池線所用的導線為能承受大電流絕緣層散熱性能好、電壓降低的特殊導線。
6.發動機周圍環境溫度高,腐蝕性氣體和液體也較多,因此,發動機線束的導線一定要使用耐高溫、耐油、耐振動、耐摩擦導線。
四、線束材料的選擇
線束材料的好壞,直接影響到線束的質量,線束材料的選擇,關系到線束的質量和使用壽命。所以在線束產品的選擇上,一定不要貪圖便宜,便宜的線束產品采用的也許就是劣質的線束材料。
那如何分辨線束質量的好壞呢?了解了線束的材料就明白了。以下4點是線束選材的資料,線束一般由導線、絕緣護套、接線端子以及包扎材料組成,只要了解了這些材料,您就能輕易分辨線束的好壞。
1.線束導線材料的選擇:根據使用環境的不同,選擇相應的導線材料。
2.絕緣護套材料的選擇:護套材質(塑料件)常用的材質主要有PA6、PA66、ABS、PBT、pp等??筛鶕?jù)實際情況在塑料中添加阻燃或增強材料,以達到增強或阻燃的目的,如添加玻璃纖維增強等。
3.接線端子材料的選擇:端子材質(銅件)用的銅主要是黃銅和青銅(黃銅的硬度比青銅的硬度稍低),其中黃銅占的比重較大。另外,可根據不同的需求選擇不同的鍍層。
4.包扎材料的選擇:線束包扎起到耐磨、阻燃、防腐蝕、防止干擾、降低噪聲、美化外觀的作用,一般根據工作環境和空間大小來選擇包扎材料。在包扎材料的選擇上通常有膠帶、波紋管、PVC管等。
