FPC連接器材料及FPC連接器常用類型

時間:2020-09-26 17:14 作者:tianhe 點擊:

利路通是一家專業從事FPC連接器、防水連接器和生產的制造商,致力于連接器的設計開發二十年,并努力成為行業中的領航者,為客戶提供具有競爭力的方案與產品,為中國創造貢獻力量。

FPC連接器銅箔適合于使用在柔性電路之中,它可以采用電淀積,或者鍍制 。采用電淀積的銅箔一側表面具有光澤,而另一側被加工的表面暗淡無光澤。它是具有柔順性的材料,可以被制成許多種厚度和寬度,ED銅箔的無光澤一側,常常經特別處理后改善其粘接能力。

FPC連接器絕緣薄膜材料有許多種類,但是常用的是聚酷亞胺和聚酯材料。目前在美國所有柔性電路制造商中接近80%使用聚酰亞胺薄膜材料,另外約20%采用了聚酯薄膜材料。聚酰亞胺材料具有非易燃性,幾何尺寸穩定,具有較高的抗扯強度,并且具有承受焊接溫度的能力。

聚酯,也稱為聚乙烯雙笨二甲酸鹽,其物理性能類似于聚酰亞胺,具有較低的介電常數,吸收的潮濕很小,但是不耐高溫。聚酯的熔化點為250℃,玻璃轉化溫度(Tg)為80℃,這限制了它們在要求進行大量端部焊接的應用場合的使用。在低溫應用場合,它們呈現出剛性。盡管如此,它們還是適合于使用在諸如電話和其它無需暴露在惡劣環境中使用的產品上。

粘接劑除了用于將絕緣薄膜粘接至導電材料上以外,它也可用作覆蓋層,作為防護性涂覆,以及覆蓋性涂覆。兩者之間的主要差異在于所使用的應用方式,覆蓋層粘接覆蓋絕緣薄膜是為了形成疊層構造的電路。粘接劑的覆蓋涂覆所采用的篩網印刷技術。

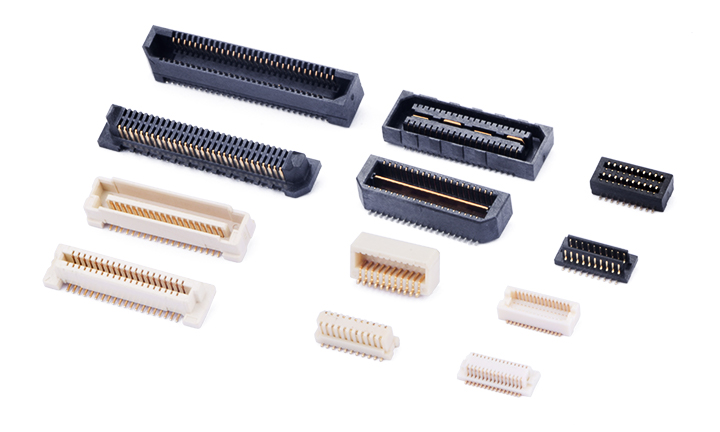

FPC連接器材料及FPC連接器常用類型

FFC連接器7種常用類型

A型:兩端連接且補強板粘貼在絕緣膠紙上;

B型:補強板交叉直接粘貼在絕緣膠紙上;

C型:兩端補強板直接粘貼在導體上;

D型:兩端補強板交叉直接粘貼在導體上;

E型:一端補強板貼在絕緣膠紙上,另一端直接焊錫;

F型:兩端補強板直接貼在絕緣膠紙上,內部一半剝離;

G型:兩端直接焊錫。

總體來說當今的FFC連接器技術的發展呈現有以下特點:信號傳輸?shù)母咚倩蛿?shù)字化、各類信號傳輸?shù)募苫a(chǎn)品體積的小型化微型化、產品的低成本化、接觸件端接方式表貼化、模塊組合化、插拔的便捷化等等。
